SHIELD（雷シールド解析）

2025年4月に雷保護の新規格 JIS Z 9290-3（回転球体法）が施行されました。
これまでの旧JIS規格（保護角法)から、より厳格なJIS規格に変更されています。
SHIELD 雷シールドでは新規格に準拠した回転球体法を使っています。

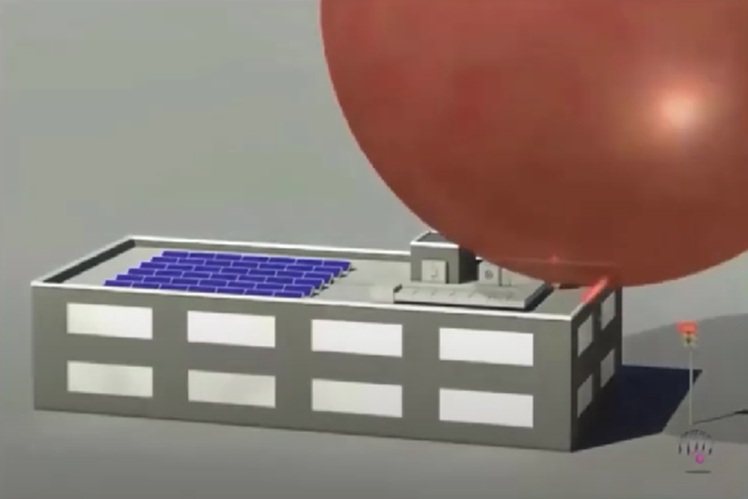

回転球体法原理のイメージ

  SHIELD  モジュール 雷シールド

特徴：
・回転球体法とエリクソン法を用いて、構造物の直撃雷に対する保護性能を評価
するために雷エンジニア向けに開発されており、フル3Dグラフィカルアプリケーションです。

・垂直方向の直撃雷のリスクに、最大60m高さのあらゆる構造物、突起物に対応します。

・サージインピーダンスの自動計算と雷電撃距離が含まれています。

・エリクソン法が設定されている場合、SHIELD は保護対象構造物と接地システムおよび引下げ導体システムの集電領域を生成します。

・指定保護クラスに対して、構造物が雷シールドエリアの外にあるときは、受信部システムを修正して反復シミュレーションをしていくと、効果的なシールドを実現できます。

・避雷はますます重要なトピックとなっています。多くの地域で雷撃密度が増加しており、一方で保護すべき価値（人、建物、システムなど）も増大しています。優れた避雷システム設置の第一歩は、優れた避雷設計です。

活用：
・2025年4月に制定された新JIS規格（回転球体法）を準拠し、落雷保護設計

・あらゆる種類の建物、変電所、産業プラントの落雷保護の評価/設計

インプットデータ：

アウトプットデータ：

SHIELD _A　モジュール 雷シールド アドバンス

特徴：
・回転球体法と電気幾何学的雷遮蔽を使って上空および水平方向からの落雷リスクに対処する解析モジュールです。

活用：
・風力発電塔のような60ｍ以上の高く突出部がある構造物等の保護対策の評価/設計

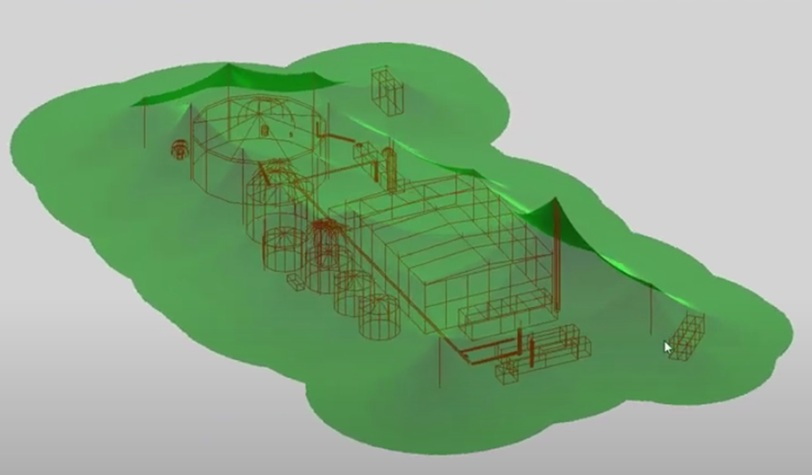

シミュレーション例 / 工場全域の落雷保護対策シミュレーション

ー    Q ＆ A   ー

Q: CAD設計ソフトウェアは、XGSLabのSHIELDと連結できますか？
A: はい、XGSLabは、設計CADファイルを直接読み取り、LPSや構造物をDXFとしてインポートできます。

Q: SHIELDは、接地されている又はされてない構造物の雷保護システムを評価できますか？
A: はい、評価できます。SHIELDはそれらの構造物を評価できる強力なツールです。

Q: SHIELDは、LPSの引下げ導線インピーダンスを計算できますか？
A: はい、XGSLabの XGA_F 又は XGA_Tと連成することで、接地及びLPS引下げ導線のインピーダンスを計算できます。

Q: SHIELDは、保護グレーゾン表示機能がありますか？
A: はい、表示設定機能があります。最大5ｍのグレーゾンが3Ｄグラフィックに表示されます。
